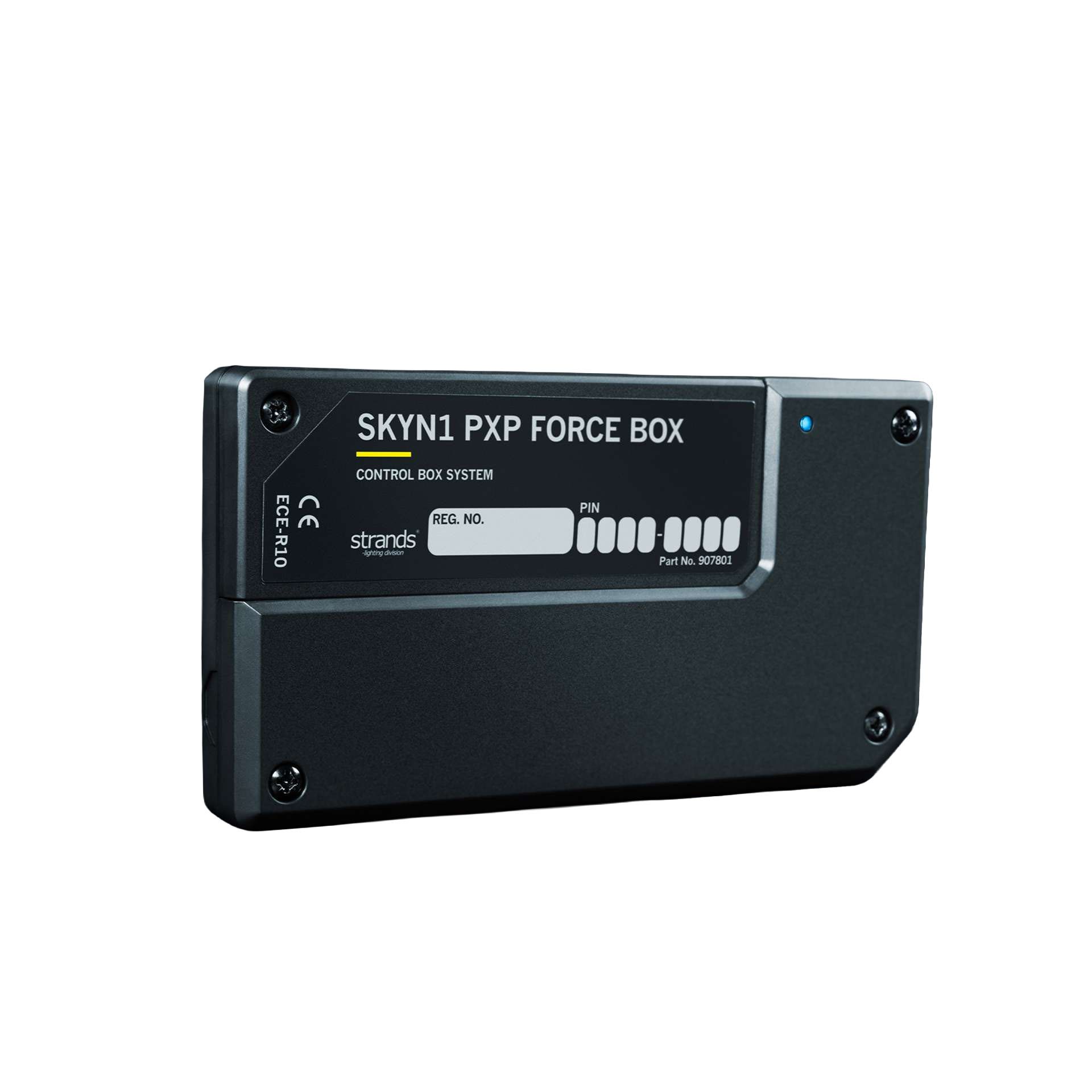

SKYN1 PXP Force Box elkomponent

Strands SKYN1 PXP Force Box - intelligent reläbox för fordonsbelysning och 12 V/24 V-utrustning

Strands SKYN1 PXP Force Box är hjärtat i det intelligenta SKYN1 PXP-systemet och ersätter traditionella kombinationer av separata relän, säkringar, strömbrytare och styrkablar med en programmerbar centralenhet för fordonsbelysning och elektriska tillbehör. Med 4 individuellt styrbara utgångar, upp till 60 A total kapacitet i 12 V-system, 3 triggeringångar och Bluetooth Mesh kan du bygga ett betydligt mer flexibelt elsystem för extraljus, LED-ramper, arbetsljus, varningsljus och annan 12 V- eller 24 V-utrustning.

Force Box konfigureras och styrs via den kostnadsfria Strands Control-appen för iOS och Android. Där skapar du funktioner, väljer vilka ingångar som ska aktivera dem, kopplar funktionerna till en eller flera utgångar och ställer in bland annat strömgränser, batteriskydd och andra parametrar. Systemet kan dessutom kompletteras med SKYN1 PXP Force Button för fysisk knappstyrning inne i fordonet.

En stor fördel är att SKYN1 PXP inte kräver speciella lampor med inbyggd trådlös teknik. Force Box kan användas tillsammans med i princip valfri kompatibel fordonsbelysning och elektrisk 12 V/24 V-utrustning som ryms inom boxens elektriska specifikationer.

4 individuellt styrbara kraftutgångar

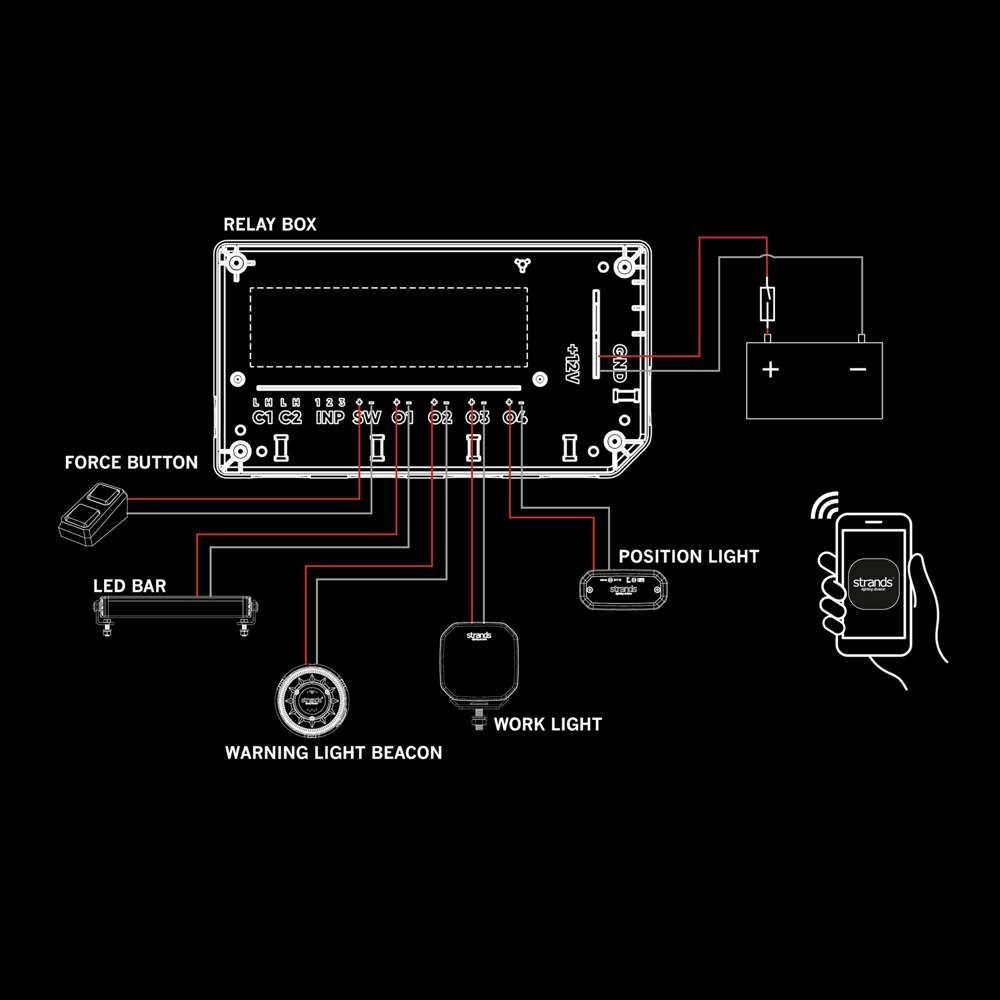

SKYN1 PXP Force Box har fyra separata utgångar, O1-O4, som kan konfigureras individuellt. Varje utgång kan kopplas till en egen funktion eller kombineras med andra utgångar för att flera produkter ska aktiveras samtidigt.

På ett fordon kan du exempelvis använda:

• Utgång 1 för extraljus
• Utgång 2 för LED-ramp
• Utgång 3 för arbetsljus bak
• Utgång 4 för varningsljus eller annan elektrisk utrustning

Du är inte låst till denna uppdelning. I Strands Control-appen bestämmer du själv hur utgångarna ska användas och vilka funktioner de ska ingå i.

Upp till 60 A i 12 V-system

Force Box är utvecklad för att hantera kraftfull fordonsutrustning. I ett 12 V-system klarar varje utgång upp till 15 A, med en sammanlagd maximal kapacitet på 60 A eller 720 W.

I ett 24 V-system klarar varje utgång upp till 10 A, vilket motsvarar en maximal total belastning på 40 A eller 960 W.

Det gör Force Box lämplig även för installationer med flera kraftfulla LED-extraljus, LED-ramper eller arbetsljus.

60 A är Force Boxens maximala gräns i ett 12 V-system och ska inte automatiskt användas som säkringsstorlek. Huvudsäkring och kabeldimension ska alltid anpassas efter installationens faktiska strömförbrukning och kabelarea.

9-30 V - för både 12 V- och 24 V-fordon

SKYN1 PXP Force Box arbetar med 9-30 V DC och kan därför användas i både 12 V- och 24 V-system.

Det gör systemet användbart på ett mycket brett urval av fordon, exempelvis personbilar, pickups, transportbilar, servicefordon, lastbilar, traktorer, entreprenadmaskiner och andra arbetsfordon.

Styr praktiskt taget vilken fordonsbelysning du vill

Till skillnad från SKYN1 EXP, där kommunikationen är integrerad direkt i kompatibla Skylord EXP-lampor, fungerar SKYN1 PXP Force Box som en central kraft- och styrenhet.

Det innebär att du inte behöver byta ut befintlig belysning bara för att använda SKYN1 PXP. Så länge produkten är elektriskt kompatibel med Force Box kan systemet användas för exempelvis:

• LED-extraljus
• LED-ramper
• Arbetsljus
• Varningsljus och varningsfyrar
• Positions- och markeringsljus
• Backljus
• Annan kompatibel 12 V- eller 24 V-utrustning

Det gör SKYN1 PXP särskilt intressant både vid nya installationer och när du vill modernisera styrningen av en befintlig belysningsinstallation.

Konfigurera hela systemet i Strands Control-appen

Force Box används tillsammans med den kostnadsfria Strands Control-appen för iOS och Android. Appen fungerar som systemets konfigurationsverktyg och låter dig bygga upp installationen efter fordonets behov.

I appen kan du bland annat:

• Lägga till och parkoppla Force Box och Force Buttons
• Skapa och namnge funktioner
• Välja vilka ingångar eller knappar som ska aktivera en funktion
• Koppla en funktion till en eller flera utgångar
• Se strömförbrukningen på utgångarna
• Ställa in strömgräns för respektive utgång
• Konfigurera varnings- och avstängningsnivåer för batterispänningen
• Styra anslutna funktioner direkt från mobilen

På så sätt blir appen både installationsverktyg och kontrollpanel för systemet.

Skapa funktioner i stället för att tänka i relän

En av de stora skillnaderna mot traditionell fordonsel är att SKYN1 PXP arbetar med funktioner. En funktion består av en eller flera styrkällor och de utgångar som ska reagera på dem.

Du kan exempelvis skapa funktionen "Extraljus" och låta den aktiveras av en Force Button samtidigt som den slår på både Output 1 och Output 2. En annan funktion kan vara "Arbetsljus bak" och använda en separat knapp eller en extern fordonssignal som trigger.

Det gör installationen betydligt mer flexibel än en traditionell lösning där varje fysisk strömbrytare normalt är kopplad till ett bestämt relä.

3 triggeringångar för signaler från fordonet

Force Box har tre fysiska triggeringångar, INP1-INP3. Dessa kan användas för att låta signaler från fordonet automatiskt påverka funktioner i systemet.

Det öppnar exempelvis för integration med:

• Helljussignal
• Backljussignal
• Tändning
• Andra positiva eller negativa styrsignaler från fordonet

En funktion behöver alltså inte bara aktiveras från mobilen eller en Force Button. Fordonets egna signaler kan bli en del av logiken.

Perfekt för extraljus med helljusstyrning

För extraljus och LED-ramper innebär triggeringångarna att Force Box kan integreras med fordonets helljussignal. När systemet har konfigurerats kan extraljusfunktionen följa den signal som används som trigger.

Det gör Force Box till en modern central lösning för installationer där extraljus, LED-ramp och annan belysning ska samlas i samma elsystem.

På fordon där helljussignalen inte finns som en traditionell analog signal kan en separat kompatibel CAN-bus-lösning fortfarande behövas för att ta fram rätt styrsignal.

Automatisk styrning av arbetsljus och backljus

Triggeringångarna kan också användas för andra fordonssignaler. Ett arbetsljus bak kan exempelvis konfigureras så att det aktiveras från en Force Button när du arbetar med fordonet, men systemet kan även byggas för att reagera på en extern backsignal.

Det gör det möjligt att kombinera manuell och automatisk styrning inom samma system och skapa en lösning som passar fordonets verkliga användning.

Strömmätning direkt i systemet

Force Box mäter strömmen på sina utgångar. I Strands Control-appen kan live-strömförbrukningen visas i ampere, vilket gör det enklare att kontrollera hur mycket den anslutna utrustningen faktiskt belastar systemet.

Det är användbart både vid installation och felsökning och gör det betydligt lättare att konfigurera rätt strömgräns för respektive utgång.

Elektroniskt överlastskydd på varje utgång

Varje utgång har intelligent elektroniskt skydd. Om en utgång drar mer ström än den konfigurerade gränsen stänger Force Box av den inom bara några hundradelar av en sekund.

Det kan exempelvis skydda systemet om en ansluten produkt får ett fel, om en kabel skadas eller om belastningen blir större än den inställda gränsen tillåter.

Efter att orsaken har åtgärdats kan funktionen återställas genom att stängas av och aktiveras igen.

Extremt snabbt kortslutningsskydd

Force Box har även separat kortslutningsskydd. Vid en kortslutning kan elektroniken bryta den drabbade utgången på mindre än en millisekund.

Det viktiga är att endast den felaktiga utgången blockeras. Övriga utgångar kan fortsätta fungera, vilket ger en betydligt mer intelligent felhantering än om hela installationen ligger på en enda traditionell säkring.

Den elektroniska skyddsfunktionen ersätter däremot inte korrekt dimensionerad huvudsäkring och kabeldragning.

Programmerbart batteriskydd

En av Force Boxens mest användbara funktioner på arbets- och servicefordon är det inbyggda batteriskyddet. Systemet övervakar fordonets batterispänning och kan varna eller stänga av anslutna funktioner innan batteriet laddas ur för långt.

I appen kan du konfigurera:

• Warning Voltage - nivå där systemet varnar för låg batterispänning
• Shutdown Voltage - nivå där funktionen stängs av för att skydda batteriet

Du kan använda generella nivåer för hela systemet eller skapa individuella gränsvärden för olika funktioner.

Prioritera viktig utrustning när batteriet blir svagt

Möjligheten att använda olika spänningsgränser för olika funktioner gör systemet särskilt användbart på arbetsfordon.

Du kan exempelvis låta dekorationsbelysning eller mindre viktiga arbetsfunktioner stängas av tidigare, medan viktig utrustning får fortsätta fungera till en lägre batterinivå.

På så sätt kan elsystemet anpassas efter hur kritiska de olika funktionerna är i den verkliga användningen.

Automatiska vilolägen minskar strömförbrukningen

SKYN1 PXP Force Box har flera vilolägen som gradvis minskar enhetens egen strömförbrukning när fordonet står stilla.

Systemet kan sedan vakna igen när exempelvis en knapp trycks, en ingång får en signal eller batterispänningen stiger när fordonet startas eller en laddare ansluts.

Det bidrar till att göra Force Box bättre lämpad för permanent installation i fordon där utrustningen alltid är ansluten till batteriet.

Komplettera med SKYN1 PXP Force Button

Force Box kan styras direkt från Strands Control-appen, men systemet kan också kompletteras med SKYN1 PXP Force Button, artikelnummer 907802.

Force Button har två programmerbara fysiska knappar som kommunicerar trådlöst med systemet via Bluetooth Mesh. Knapparna kan kopplas till valfria funktioner i Force Box, vilket ger snabb fysisk styrning från förarplatsen.

SKYN1 PXP Force Button 907802 säljs separat.

En knapp kan styra flera Force Box-utgångar

Force Button är inte låst till en specifik fysisk utgång. I appen kan en knapp kopplas till flera utgångar och till och med till utgångar på flera Force Box-enheter.

Det innebär att ett enda knapptryck exempelvis kan aktivera flera extraljus eller arbetsljus samtidigt även om de är anslutna till olika utgångar.

Bygg ut systemet med flera Force Box-enheter

SKYN1 PXP är byggt som ett skalbart system. Flera Force Box-enheter och Force Buttons kan arbeta tillsammans i samma installation.

Det gör det möjligt att börja med en relativt enkel installation och senare bygga ut systemet när fler lampor eller elektriska tillbehör monteras på fordonet.

Det är särskilt värdefullt på större servicebilar, lastbilar och specialbyggda arbetsfordon där behovet av elektriska funktioner kan vara betydligt större än fyra utgångar.

Bluetooth Mesh för trådlös kommunikation

Force Box kommunicerar med app och kompatibla SKYN1 PXP-enheter genom Bluetooth Mesh. Det gör att konfiguration och styrning kan ske utan att alla kontrollenheter behöver kopplas samman med traditionella signalkablar.

Det kan minska kabeldragningen genom kupé och kaross och förenkla framtida utbyggnad av installationen.

Två statusutgångar för integration med annan utrustning

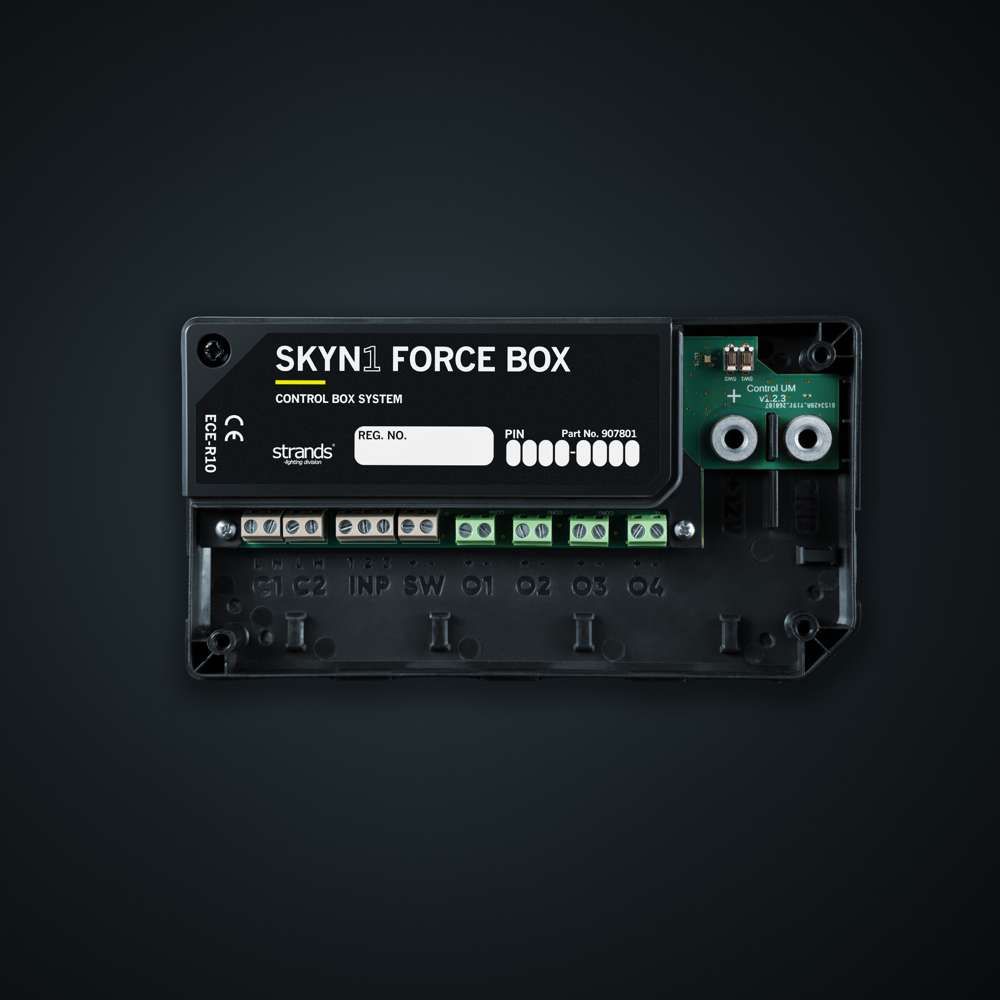

Force Box har dessutom två statuskontakter, C1 och C2. Dessa är avsedda för logiksignaler som kan rapportera systemstatus till annan utrustning och ska inte användas som kraftutgångar.

För mer avancerade fordonsinstallationer ger detta ytterligare möjligheter att integrera SKYN1 PXP med andra elektriska system.

IP20 - ska monteras skyddad från vatten och fukt

SKYN1 PXP Force Box har IP20-klassning. Till skillnad från många lampor och externa reläboxar är den alltså inte utvecklad för att utsättas direkt för regn, spolvatten eller kraftig fukt.

Force Box ska monteras på en torr eller väderskyddad plats, helst nära batteriet och på en plats där enheten fortfarande är åtkomlig för service.

Vid installation ska kablarna riktas nedåt så att eventuell kondens eller fukt inte leds längs kabeln in mot enheten.

Robust PA6-konstruktion

Force Boxens hus är tillverkat i PA6, och det interna kretskortet har skyddsbeläggning för ökad motståndskraft mot fukt i den skyddade installationsmiljön.

Enheten är utvecklad för ett driftstemperaturområde från -35 °C till +45 °C, vilket gör den lämpad för fordonsinstallationer som används året runt.

Kompakt format trots hög kapacitet

Trots fyra kraftutgångar och den avancerade elektroniken är Force Box förhållandevis kompakt. Enheten mäter cirka 175 mm lång, 95 mm bred och endast 25 mm hög.

Det låga formatet gör det enklare att hitta en lämplig skyddad installationsplats nära fordonets batteri eller elsystem.

MIDI-säkringshållare och skruvar ingår

Force Box levereras med MIDI-säkringshållare och monteringsskruvar. Anslutningskablar ingår inte och måste dimensioneras efter installationens strömförbrukning, kabellängd och säkring.

Huvudsäkringen får aldrig överstiga Force Boxens maximala tillåtna ström, men ska samtidigt dimensioneras efter den verkliga belastningen och den kabelarea som används.

SKYN1 PXP eller SKYN1 EXP - vad är skillnaden?

SKYN1 PXP Force Box och SKYN1 EXP är två olika sätt att bygga intelligent fordonsbelysning.

SKYN1 EXP bygger på kompatibla Skylord EXP-lampor som har Bluetooth-kommunikationen integrerad direkt i lampan. Systemet är optimerat för snabb trådlös styrning av dessa specifika produkter.

SKYN1 PXP använder istället Force Box som central relä- och styrenhet. Vanliga lampor och andra elektriska produkter ansluts direkt till Force Boxens utgångar, vilket gör systemet betydligt mer universellt.

För dig som redan har belysning eller vill kunna välja fritt mellan olika lampor och elektriska tillbehör är SKYN1 PXP därför ett mycket flexibelt alternativ.

Varför välja Strands SKYN1 PXP Force Box?

• Intelligent relä- och kraftbox för fordonsbelysning
• 4 individuellt styrbara utgångar
• Upp till 15 A per utgång vid 12 V
• Upp till 10 A per utgång vid 24 V
• Max 60 A / 720 W totalt vid 12 V
• Max 40 A / 960 W totalt vid 24 V
• 9-30 V DC för både 12 V- och 24 V-fordon
• 3 triggeringångar för externa fordonssignaler
• 2 statusutgångar för integration med annan utrustning
• Bluetooth Mesh
• Konfigureras med kostnadsfria Strands Control för iOS och Android
• Styr funktioner direkt från mobilen
• Kompatibel med ett mycket brett urval av fordonsbelysning och tillbehör
• Kan styra extraljus, LED-ramper, arbetsljus, varningsljus och annan utrustning
• En funktion kan styra flera utgångar samtidigt
• Kan kombineras med flera Force Box-enheter
• Kompatibel med SKYN1 PXP Force Button 907802
• Live-strömmätning i appen
• Individuellt konfigurerbara strömgränser
• Elektroniskt överlastskydd
• Extremt snabbt kortslutningsskydd
• Programmerbart batteriskydd
• Individuella Warning- och Shutdown-spänningar kan anges per funktion
• Automatiska vilolägen för lägre strömförbrukning
• IP20 - avsedd för torr eller väderskyddad montering
• Robust hus i PA6
• Mått cirka 175 x 95 x 25 mm
• Driftstemperatur från -35 °C till +45 °C
• MIDI-säkringshållare ingår
• Monteringsskruvar ingår
• Godkänd enligt ECE R10.07 och CE-RED
• 3 års garanti från Strands

Smartare elsystem för extraljus, arbetsljus och fordonsutrustning

Strands SKYN1 PXP Force Box är ett modernt alternativ till traditionella reläboxar och separata styrsystem. Fyra kraftutgångar, tre externa triggeringångar, intelligent elektroniskt skydd och appbaserad programmering gör det möjligt att bygga ett elsystem som anpassas efter fordonet i stället för tvärtom.

Du kan styra extraljus och LED-ramper, automatisera arbets- eller backljus, konfigurera batteriskydd och övervaka strömförbrukningen från samma system. Kompletterar du installationen med SKYN1 PXP Force Buttons får du dessutom programmerbara fysiska knappar utan behov av traditionell signalkablage hela vägen tillbaka till reläboxen.

För dig som söker en smart reläbox för extraljus, LED-ramp, arbetsljus, varningsljus och annan 12 V/24 V-utrustning erbjuder Strands SKYN1 PXP Force Box en mycket flexibel kombination av kraftdistribution, Bluetooth-styrning, programmerbar automation och avancerade skyddsfunktioner.
