SKYN1 PXP Force Button elkomponent

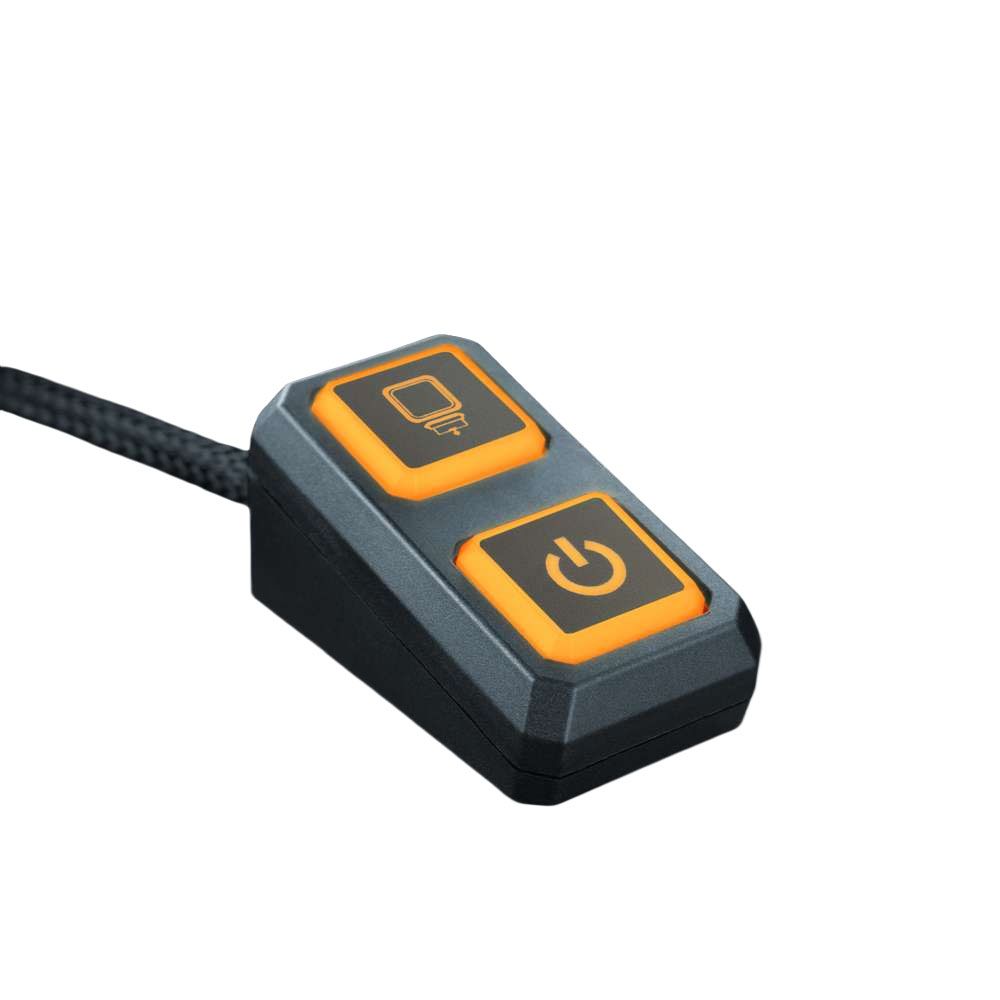

Strands SKYN1 PXP Force Button - trådlös dubbelknapp för fordonsbelysning

Strands SKYN1 PXP Force Button är en kompakt och programmerbar dubbelknapp för det intelligenta SKYN1 PXP-systemet. Tillsammans med SKYN1 PXP Force Box 907801 och Strands Control-appen får du fysisk knappstyrning av extraljus, LED-ramper, arbetsljus, varningsljus och annan kompatibel fordonsutrustning utan att varje knapp behöver traditionell signalkablage hela vägen till reläboxen.

Force Button kommunicerar trådlöst med SKYN1 PXP-systemet via Bluetooth Mesh. De två knapparna kan konfigureras individuellt och kopplas till olika funktioner och utgångar i systemet. Det gör det möjligt att bygga en installation som är anpassad efter just ditt fordon - oavsett om du vill styra ett par extraljus på en personbil eller flera olika belysningsfunktioner på ett servicefordon, en transportbil, pickup, lastbil eller arbetsmaskin.

Observera att SKYN1 PXP Force Button inte är en fristående strömbrytare eller reläbox. Den är utvecklad för att användas tillsammans med SKYN1 PXP Force Box 907801.

Två programmerbara knappar - välj själv vad de ska styra

SKYN1 PXP Force Button har två separata fysiska knappar. Via Strands Control-appen kan varje knapp kopplas till den funktion du vill styra.

Det kan exempelvis vara:

• Extraljus
• LED-ramper
• Arbetsljus
• Varningsljus
• Positions- och markeringsbelysning
• Annan 12 V- eller 24 V-utrustning ansluten till SKYN1 PXP Force Box

Du är alltså inte begränsad till förutbestämda symboler eller en specifik typ av lampa. Funktionen skapas i appen och kopplas därefter till den knapp och de utgångar som ska användas.

Utvecklad för SKYN1 PXP Force Box 907801

Force Button är den fysiska kontrollpanelen i SKYN1 PXP-ekosystemet. Själva strömmen till lampor och tillbehör hanteras av SKYN1 PXP Force Box, medan Force Button skickar kommandot om när den valda funktionen ska aktiveras eller stängas av.

Det innebär att du får en tydlig uppdelning mellan kraftdistribution och användarkontroll. Force Box kan monteras nära fordonets batteri och Force Button placeras där den är lätt att nå för föraren.

SKYN1 PXP Force Box 907801 krävs och säljs separat.

Bluetooth Mesh ger trådlös kommunikation

Kommunikationen mellan Force Button och övriga enheter i SKYN1 PXP-systemet sker via Bluetooth Mesh. Själva knappen behöver strömförsörjning, men kommunikationen med Force Box sker trådlöst.

Det minskar behovet av traditionell signalkabel mellan knappen i kupén och reläboxen vid batteriet. På moderna fordon kan detta vara en stor installationsfördel eftersom genomföringar genom torpedvägg, instrumentpanel och andra delar av fordonet kan minimeras.

Resultatet blir ett mer flexibelt och genomtänkt system för fordonsbelysning och elektriska tillbehör.

Konfigurera funktionerna i Strands Control-appen

SKYN1 PXP-systemet konfigureras genom den kostnadsfria Strands Control-appen för iOS och Android. Där lägger du till Force Box och Force Button, skapar fordonets funktioner och bestämmer vad respektive knapp ska göra.

I appen kan en knapp exempelvis kopplas till en enskild utgång eller till flera utgångar samtidigt. På så sätt kan ett enda knapptryck aktivera flera lampor samtidigt.

Du kan också skapa olika typer av funktioner för exempelvis extraljus, arbetsljus och varningsljus och organisera installationen på ett sätt som är logiskt för just ditt fordon.

En knapp kan styra flera utgångar samtidigt

SKYN1 PXP är utvecklat för betydligt större flexibilitet än ett traditionellt system med en brytare per relä. En Force Button kan kopplas till en eller flera utgångar på Force Box.

Du kan exempelvis konfigurera den översta knappen så att den tänder två extraljus samtidigt, medan den andra knappen aktiverar arbetsbelysning bak på fordonet.

Systemet kan även hantera utgångar på flera kompatibla enheter, vilket öppnar för mer avancerade installationer på större servicefordon, lastbilar och arbetsmaskiner.

Flera knappar kan styra samma funktion

SKYN1 PXP-systemets flexibla uppbyggnad innebär också att samma funktion kan ha flera styrkällor. Det kan exempelvis finnas en Force Button i förarhytten och ytterligare en knapp längre bak i ett servicefordon som båda styr samma arbetsbelysning.

Det är särskilt användbart på arbetsfordon där belysning eller annan utrustning behöver kunna aktiveras från flera olika positioner.

Force Buttons säljs separat, vilket gör att systemet kan byggas ut med det antal fysiska knappar som installationen faktiskt behöver.

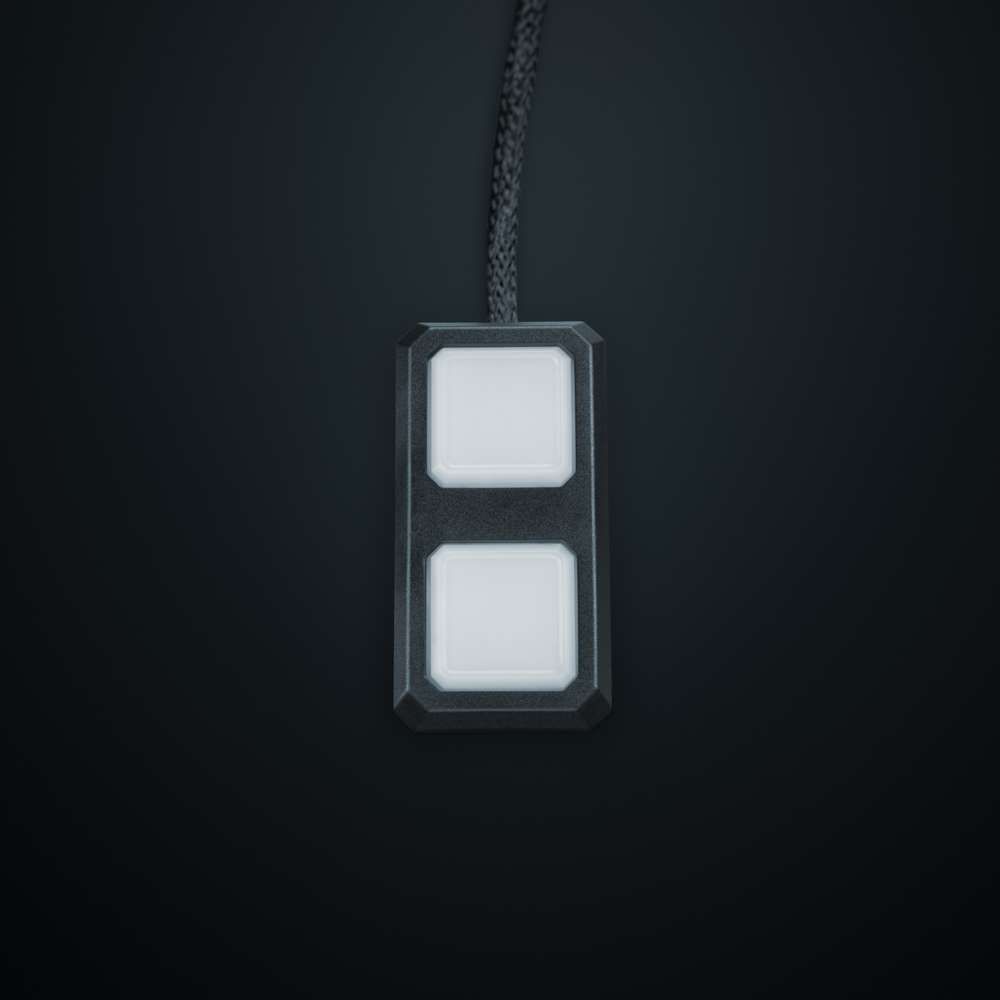

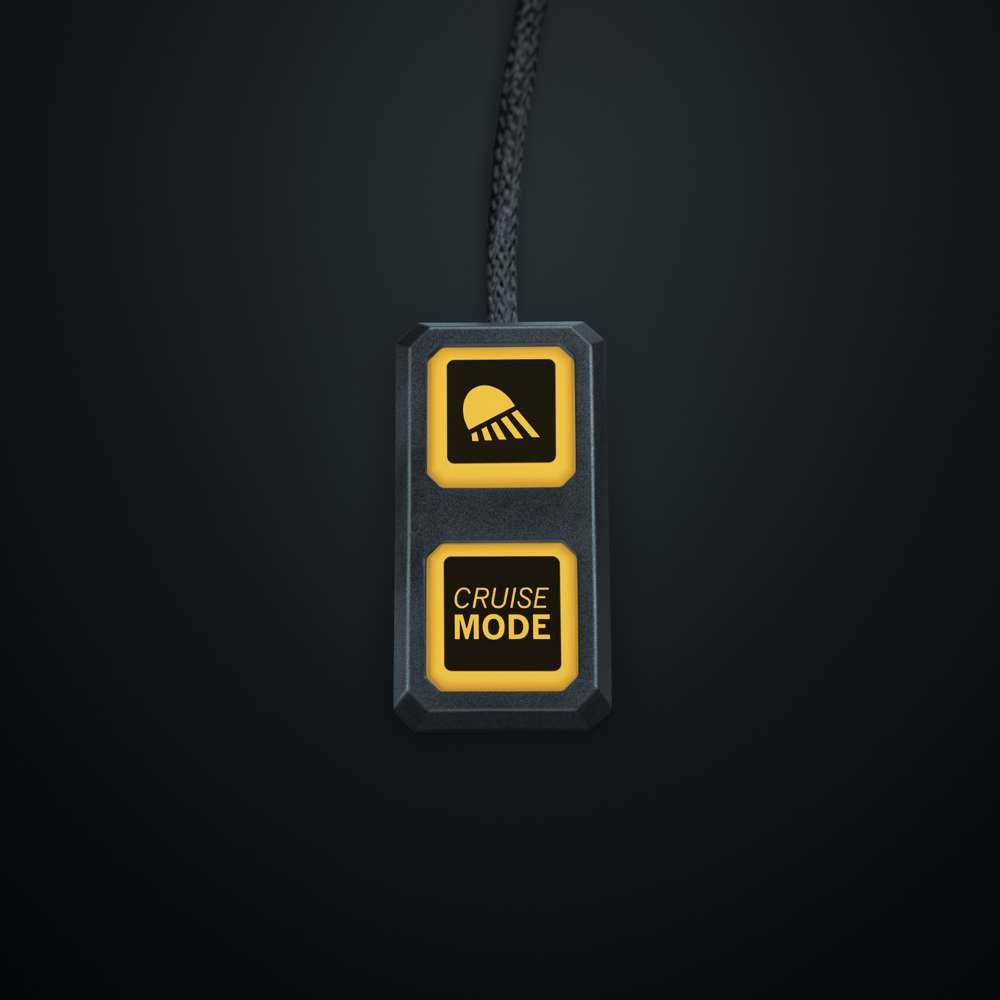

Belysta knappar visar aktuell status

Båda knapparna har integrerad bakgrundsbelysning som ger tydlig visuell återkoppling. När en funktion är avstängd är motsvarande knapp släckt och när funktionen är aktiv lyser knappen.

Du kan därmed snabbt se vilka funktioner som är aktiverade utan att behöva kontrollera detta i appen.

Det är en viktig fördel vid exempelvis mörkerkörning eller arbete där flera olika belysningsfunktioner används samtidigt.

Visar även varningar från systemets batteriskydd

Force Button fungerar inte bara som strömbrytare utan kan även ge visuell information från SKYN1 PXP-systemet. Om Force Box registrerar låg spänning kan knappbelysningen börja blinka rött för att varna användaren.

En blinkande röd knapp kan indikera att spänningsgränsen för just den funktionen närmar sig, medan samtliga knappar kan blinka rött om systemets övergripande batterivakt varnar för låg batterispänning.

Det gör att viktig statusinformation blir synlig direkt på den fysiska kontrollen utan att föraren först behöver öppna appen.

Fungerar med praktiskt taget vilken belysning som helst via Force Box

En viktig skillnad mellan SKYN1 PXP och SKYN1 EXP är att PXP-systemet inte är begränsat till lampor med inbyggd SKYN1-kommunikation. Force Box fungerar som strömdistributions- och styrcentral för ansluten utrustning.

Det innebär att Force Button kan användas för att styra många olika typer av fordonsbelysning som är anslutna till Force Box - oavsett om det är Strands-lampor eller andra kompatibla produkter.

Det gör SKYN1 PXP särskilt intressant för dig som vill bygga ett smart styrsystem men samtidigt kunna välja belysning efter behov.

Perfekt för extraljus och LED-ramper

Ett av de naturliga användningsområdena för SKYN1 PXP Force Button är styrning av extraljus och LED-ramper. I stället för att montera traditionella separata strömbrytare och relän kan belysningen anslutas till Force Box och funktionen skapas i Strands Control-appen.

Force Button ger därefter en fysisk knapp inne i kupén för snabb och tydlig styrning.

Smart styrning av arbetsljus på servicefordon och maskiner

På arbetsfordon blir möjligheten att konfigurera knapparna ännu mer användbar. En knapp kan exempelvis styra arbetsljusen bakåt, medan den andra styr belysning på sidan av fordonet.

Systemets modulära konstruktion gör SKYN1 PXP lämpligt för exempelvis servicebilar, transportbilar, pickups, lastbilar, traktorer, entreprenadmaskiner och andra arbetsfordon där flera elektriska funktioner ska kunna styras på ett strukturerat sätt.

9-30 V - utvecklad för 12 V och 24 V-fordon

SKYN1 PXP Force Button arbetar med 9-30 V DC, vilket gör den lämplig för både 12 V- och 24 V-system.

Det breda spänningsområdet gör kontrollen användbar i allt från personbilar och transportbilar till lastbilar och arbetsmaskiner.

Kompakt format som är enkelt att integrera

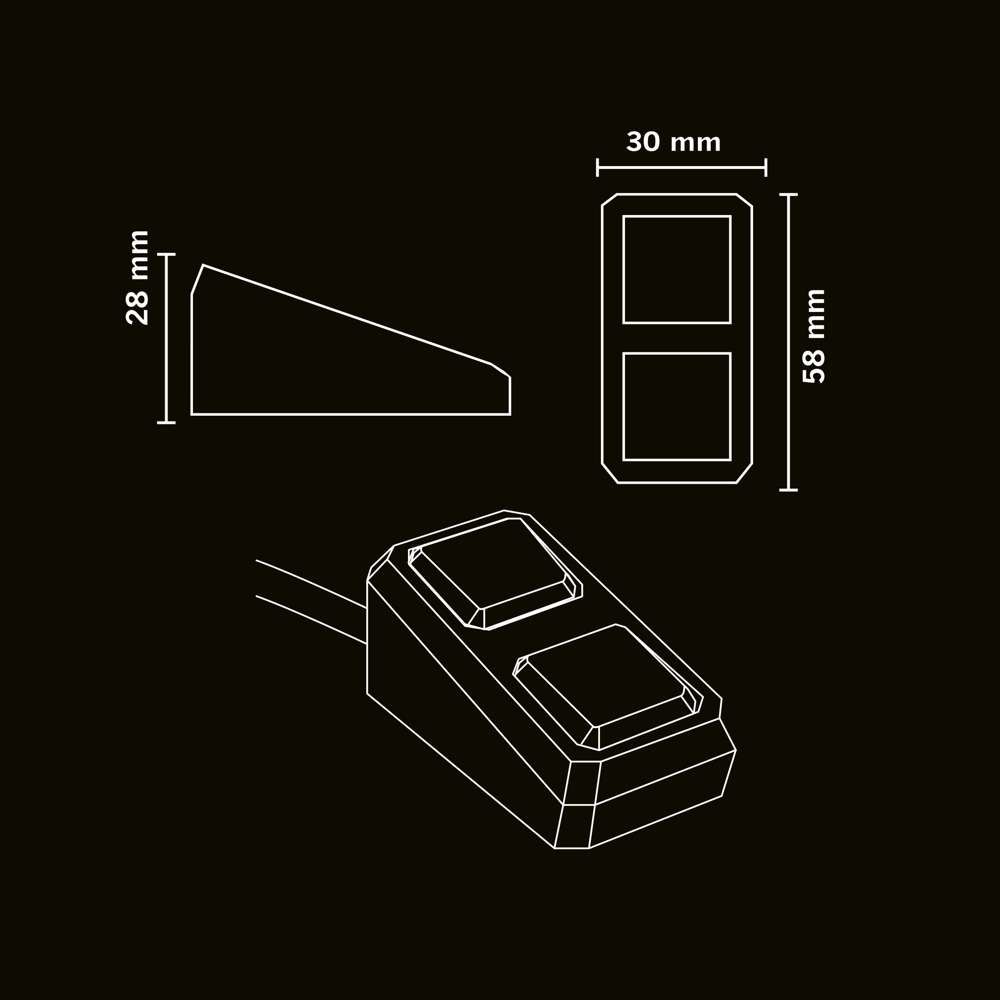

Force Button är mycket kompakt och mäter endast cirka 58 mm lång, 28 mm hög och 30 mm djup. Det gör den enkel att placera på instrumentpanel, mittkonsol eller annan lämplig position i fordonet.

Det lilla formatet gör det också möjligt att använda flera Force Buttons utan att skapa en stor och otymplig kontrollpanel.

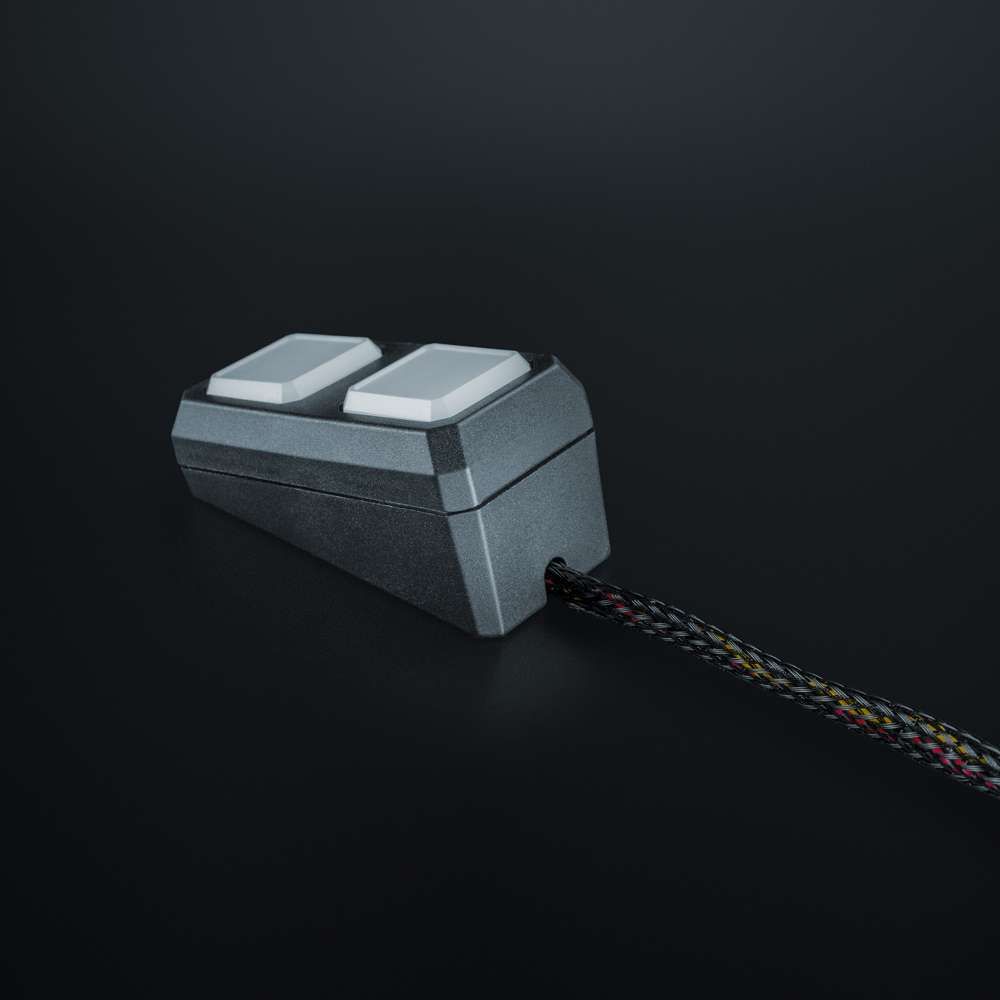

250 mm anslutningskabel

SKYN1 PXP Force Button levereras med en 250 mm lång anslutningskabel. För själva parkopplingen behöver knappen strömförsörjas, varefter kommunikationen med Force Box sker trådlöst via Bluetooth.

Det innebär att Force Button kan placeras där den är praktisk att använda utan att en separat signalkabel behöver dras hela vägen tillbaka till Force Box.

Montering med skruv eller 3M-tejp

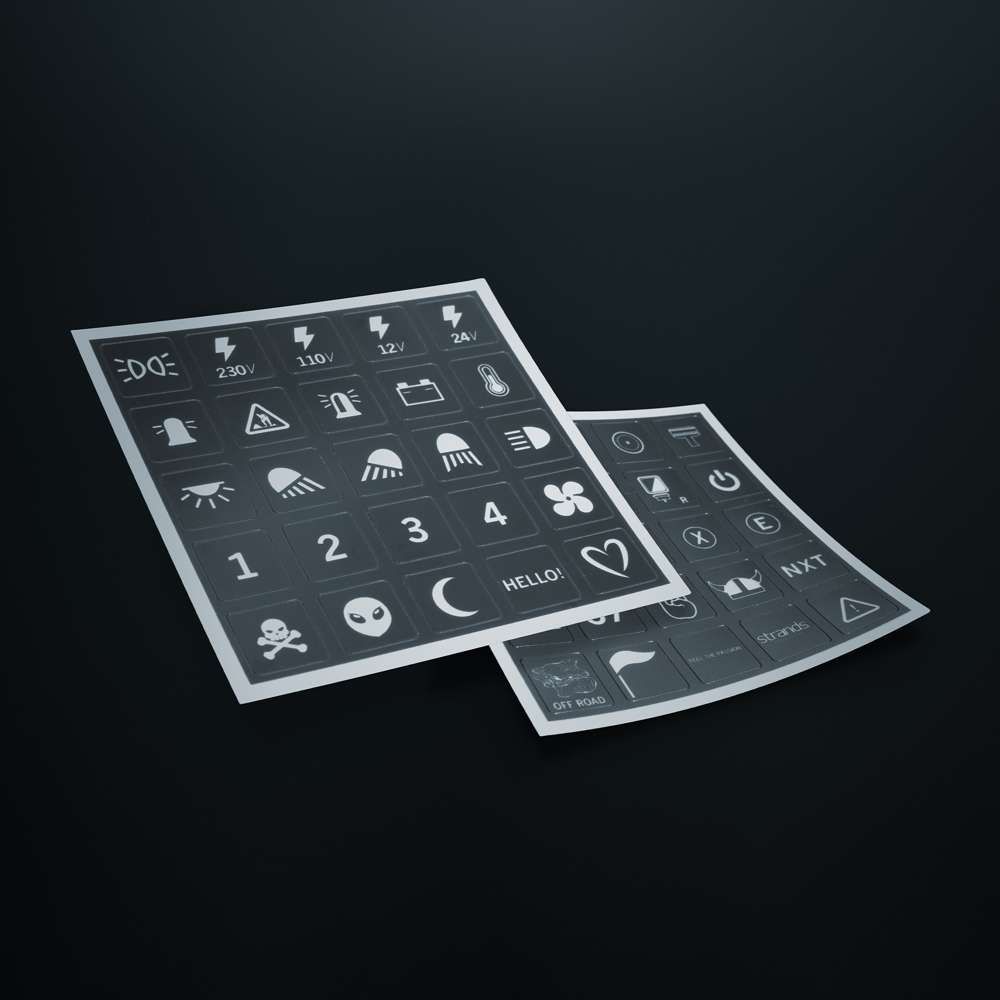

Force Button levereras med monteringsdetaljer för en flexibel installation. Enligt Strands ingår bland annat skruv, 3M-tejp, etiketter och anslutningskablar.

Det ger möjlighet att välja en monteringsmetod som passar fordonets interiör och användningsområde.

Utvecklad för krävande temperaturer

Force Button är utvecklad för ett driftstemperaturområde från -35 °C till +45 °C. Det gör den väl anpassad för användning i fordon som används året runt och utsätts för stora temperaturvariationer.

R10.07 och CE-RED

SKYN1 PXP Force Button är godkänd enligt ECE R10.07 för elektromagnetisk kompatibilitet och omfattas även av CE-RED för den trådlösa Bluetooth-funktionen.

Produkten är inte E-godkänd som fordonslampa, vilket inte heller är dess funktion - den är en elektronisk kontrollenhet för SKYN1 PXP-systemet.

SKYN1 PXP eller SKYN1 EXP - vad är skillnaden?

SKYN1 PXP Force Button ska inte förväxlas med SKYN1 EXP Wireless Controller. De två systemen är utvecklade för olika typer av installationer.

SKYN1 EXP kommunicerar direkt med kompatibla Skylord EXP-lampor som har den trådlösa tekniken inbyggd.

SKYN1 PXP använder istället Force Box som central kraft- och styrenhet. Det innebär att PXP kan användas tillsammans med ett mycket bredare urval av lampor och elektriska tillbehör som ansluts till Force Box utgångar.

Force Button 907802 är den fysiska dubbelknappen för SKYN1 PXP Force Box 907801 och ska därför användas inom PXP-systemet.

Varför välja Strands SKYN1 PXP Force Button?

• Trådlös dubbelknapp för SKYN1 PXP-systemet
• Utvecklad för SKYN1 PXP Force Box 907801
• Två individuellt programmerbara knappar
• Styr extraljus, LED-ramper, arbetsljus, varningsljus och annan ansluten utrustning
• Bluetooth Mesh för trådlös kommunikation
• Minskar behovet av traditionell signalkablage genom fordonet
• Konfigureras via kostnadsfria Strands Control för iOS och Android
• En knapp kan styra en eller flera utgångar
• Flera knappar kan användas för att styra samma funktion
• Flera Force Buttons kan användas i samma system
• Belysta knappar visar om funktionerna är aktiva
• Röd varningsindikering vid låg system- eller funktionsspänning
• 9-30 V DC för både 12 V- och 24 V-fordon
• Kompakta mått på cirka 58 x 28 x 30 mm
• 250 mm anslutningskabel
• Skruv, 3M-tejp, etiketter och anslutningskablar för montering ingår
• Driftstemperatur från -35 °C till +45 °C
• Godkänd enligt ECE R10.07 och CE-RED
• 3 års garanti från Strands

Flexibel fysisk styrning för SKYN1 PXP

Strands SKYN1 PXP Force Button ger dig den fysiska kontrollen över ett modernt och programmerbart fordonselsystem. De två knapparna kan konfigureras efter installationens behov och styra allt från ett enskilt extraljus till flera arbetsljus eller andra funktioner samtidigt.

Tillsammans med SKYN1 PXP Force Box 907801 och Strands Control-appen får du en lösning där kraftdistribution, programmering och fysisk styrning arbetar tillsammans. Bluetooth Mesh minskar behovet av traditionell signalkablage samtidigt som de fysiska knapparna ger snabb och intuitiv åtkomst till de funktioner du använder mest.

För dig som söker en trådlös strömbrytare för extraljus, LED-ramp, arbetsljus eller annan 12 V/24 V-utrustning erbjuder Strands SKYN1 PXP Force Button ett flexibelt och modernt alternativ som kan anpassas efter både enkla och avancerade fordonsinstallationer.
